スターホイール

STAR WHEEL



スターホイール

スターホイールディスクオルゴール専用の機構です。

従ってシリンダーオルゴールにはありません。

なぜスターかというと、星の形をした歯車がコームの歯の数分だけ並んでいるからです。

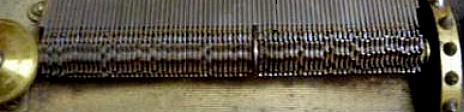

上の写真のようにびっしりと横に並んでいるので、ちょっと見ただけではわかりませんが、分解してばらしてみれば一つ一つが★のような形をしています。

(あいにく、分解の時に写真をとっていなかったので、残念ながらこのページでお見せできません。)


スターホイールの働き

このスターホイールが、ディスクの穴や突起にひっかかると回り、その回ることによりコームの歯をはじきます。

つまり、シリンダーオルゴールの場合にはシリンダーのピン自体が直接コームの歯をはじくのですが、ディスクオルゴールスターホイールが間に入り間接的にコームの歯をはじくという事になります。


スターホイールは、アンティークオルゴールだけでなく、今のリュージュなどが取り扱っているディスクオルゴールにも、またそれ以外では、パンチカードを使う手回しオルゴールオルガニートでも使われています。
